製品概要

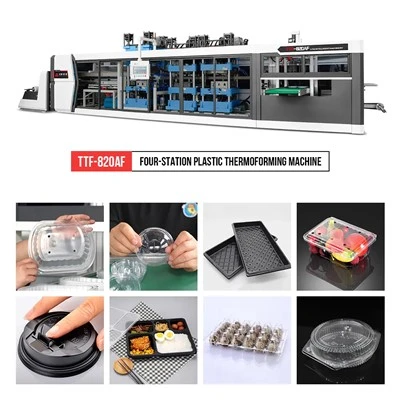

TTF-520AF 全自動熱成形機は、当社が成熟して開発したコア製品です。この機械は、成形、打ち抜き、切断、積層を 1 つのラインにまとめています。シートのロード、加熱、成形、パンチング、切断、積み重ねまで、最終製品が出来上がります。高度にインタラクティブなPLCが含まれており、オペレーターに便利な生産操作と安全対策を提供します。これは非常に成熟した製品であり、お客様から非常に高い評価を得ています。卵トレイ、ケーキ箱、横穴と底穴のあるフルーツ箱、カップの蓋、トレイなどのさまざまな製品を製造できます...優れた成形効果。
苗トレイ
カップの蓋
プラスチック植木鉢
フルーツボックス
材料の多様性
1
カスタマイズと設計の柔軟性
2
エネルギー効率が高い
3
廃棄物の削減
4
迅速な生産サイクル
5
生分解性素材でも
6
たとえば、PET苗トレイサイズ400*400mm、TTF-520AFで1つのキャビティを作成でき、速度は30回/分に達することができるため、能力は1800個/時間に達することができ、成形切断効果は非常に優れており、お客様から高く評価されています。
設計図
主な技術パラメータ
| モデル | TTF-520AF |
| フォーミングエリア | 520mm×400mm |
| 成形深さ(最大) | 90mm |
| シートの厚さ | 0.2～2.0mm |
| 成形速度(最大) | 40回/分 |
| 空気圧 | 0.6～0.8mpa |
| 空気消費量 | 3.0m3/分 |
| 水の消費量 | 0.7 m³/h |
| シート幅（最大） | 550mm |
| 適合シート | PP、PS、HIPS、PET、PVC、PLAなど |
| 電源 | AC 380V、50Hz、三相-、4-線 |
| 定格電力 | 136KW |
| 火力 | 75Kw |
| 手順 | 成形-打ち抜き-切断-スタッキング |
| 寸法 | L10800W4200H2700mm |
| 重さ | 約11.0T |
レイアウト図
注記： 上図はお客様参考用の標準装備セットの配置図です。機械装置を配置する際のガイドとしてこのレイアウトを使用できます。
構造とデザイン
詳細な構造と構成を調べて、当社の機械が精度、安定性、効率をどのように確保しているかを確認してください。
供給装置
労力とコストの削減
効率と生産性の向上
ダブルロールでの作業が可能
最大ロール径：1000mm
加熱装置
エネルギー効率が 30% 節約
Elstein セラミック ヒーター、個別に調整可能 (ラインごと)
PLCで直接温度制御可能
操作画面
ライブデータ表示– 温度、圧力、サイクルステータスをリアルタイムで表示します。
緊急停止とアラーム– 運用上の危険に対する迅速な対応を保証します。
多言語サポート-– グローバル演算子に対応します。
形成ステーション
最大金型サイズ:520*430mm
最大深さ:110mm
上部成形ステーションのサーボ駆動プラグアシスト
安定した角型構造で安定した成形を実現
パンチングステーション
サーボ モーター駆動により、より正確かつ完全なパンチ穴が開けられます。長寿命で耐久性のある針-
カッティングステーション
サーボ モーター駆動 可動式カッターにより、切断を自ら調整可能 高品質カッターにより、スペアパーツのコストを節約 トップナット ロック構造により、より強力な力を提供
スタッキングステーション
お客様の要件に応じて、さまざまな積層スキームを策定できます。
廃棄物のリサイクル
廃棄物巻き取りシステム: 端材は搬送システムによってリサイクルするために廃棄物巻き取りシステムに送られます。特別なクラッチ構造により、ロール原反が大きすぎる場合、自動的に動力が分離され、電気的過負荷を防ぎ、モーターの寿命を延ばします。
- 供給装置
- 加熱装置
- 操作画面
- フォーミングステーション
- パンチングステーション
- カッティングステーション
- スタッキングステーション
- 廃棄物のリサイクル
主要な電気部品
| 部品 | ブランド |
|---|---|
| フィルター | CKD（日本） |
| フォーミングバルブ | マック（アメリカ） |
| 温度制御モジュール | ウェスト（イギリス） |
| 近接スイッチ | ロックウェル (アメリカ) |
| AC コンタクタ\\サーキットブレーカー\\ボタン | シュナイダー（フランス） |
| 中間リレー | IDEC（日本） |
| 中間中継基地 | オムロン（日本） |
| PLC\\タッチスクリーン\\サーボモーター | デトラ（台湾） |
供給条件
| 機械 | モデル | 数量(セット) | 述べる |
|---|---|---|---|
| 4 ステーションの熱成形機- | TTF-520AF | 1 | 機械 |
| エアコンプレッサー | ネジ式 | 1 | 付帯機器 |
| チラー | 15F | 1 | 付帯機器 |
| エアタンク | 1.0m³ | 1 | 付帯機器 |
| 金型（サンプルに応じた価格設定） | 1 | 型 |
1. 出荷条件: FOB 寧波、中国
2.パッケージ：木製ケースパッケージ（燻蒸が必要な場合は、料金はお客様の負担となります）。
3. 支払い条件: 生産前に保証金として 30% を前払いし、残りの 70% は仕上げと出荷前の検査時に支払われます。
4. 電源: 380V/50HZ、3 相、4 線。異なる電圧の場合は追加料金がかかります。
5.納期：2～3ヶ月。
6. 見積書の有効期限: 60 日間。
7.-アフターサービス: 出航日から 13 か月以内であれば、スペアパーツは無料で修理されます (人的要因を除く)。保証期間が過ぎた場合、費用と運賃は購入者が支払う必要があります。
